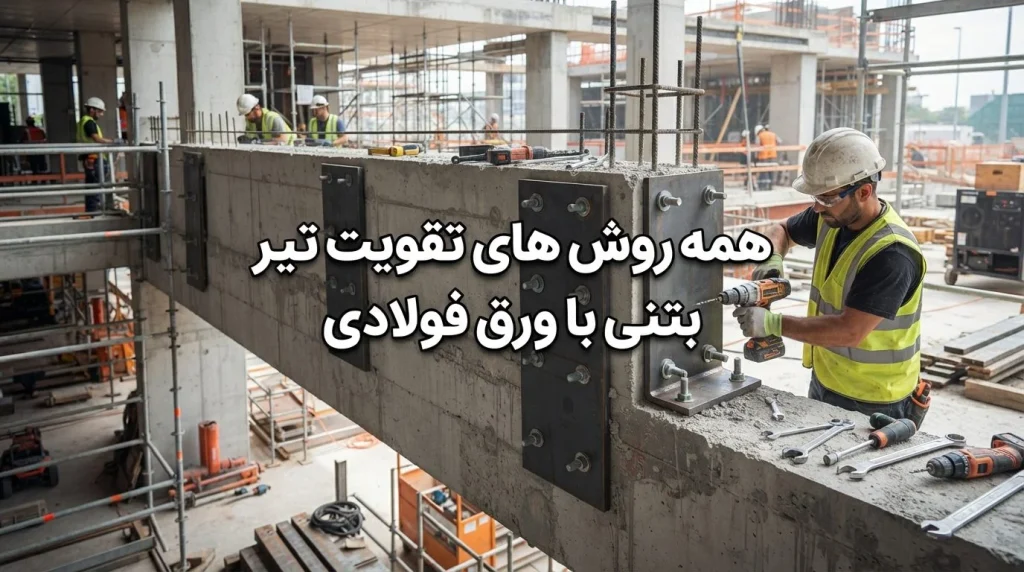

همه روش های تقویت تیر بتنی با ورق فولادی

تقویت تیر بتنی با ورق فولادی وقتی به کار می آید که بخواهیم بدون تخریب گسترده، ظرفیت باربری تیر را بیشتر کنیم. این روش در پروژه های مقاوم سازی ساختمان، پارکینگ، سوله، پل، ساختمان های قدیمی و سازه هایی که کاربری آنها تغییر کرده، کاربرد زیادی دارد.

تقویت تیر بتنی با ورق فولادی یک روش اجرایی و مهندسی برای افزایش مقاومت خمشی و برشی تیرهای بتن آرمه است.

در این روش معمولا از ورق سیاه، ورق ST37 یا ورق ST52 به همراه چسب اپوکسی، بولت انکر یا اتصال مکانیکی استفاده می شود.

هزینه اجرا به ابعاد تیر، ضخامت ورق، نوع اتصال و شرایط کارگاه بستگی دارد و انتخاب نوع ورق باید حتما بر اساس طراحی سازه انجام شود.

کلیت تقویت تیر بتنی با ورق فولادی

چه زمانی باید تیر بتنی را تقویت کرد؟

تیر بتنی زمانی نیاز به تقویت دارد که ظرفیت موجود آن با نیاز سازه هماهنگ نباشد. این ضعف ممکن است از ابتدا وجود داشته باشد یا در طول زمان ایجاد شود.

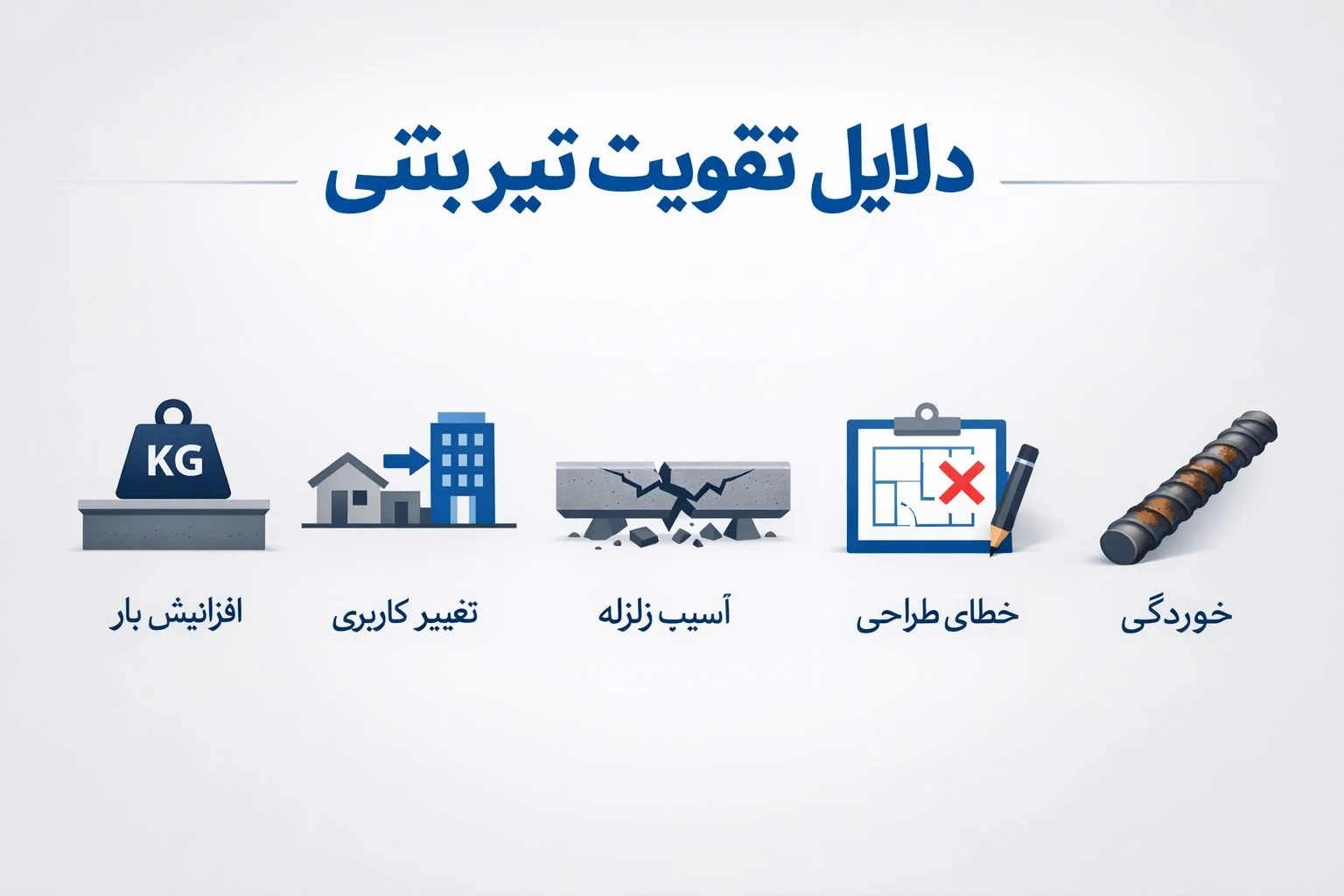

مهم ترین دلایل نیاز به مقاوم سازی تیر بتنی عبارتند از:

• افزایش بار مرده یا زنده ساختمان
• تغییر کاربری از مسکونی به اداری، تجاری یا انبار
• آسیب ناشی از زلزله یا نشست
• اشتباه در طراحی اولیه
• اجرای نامناسب در زمان ساخت
• کاهش مقاومت بتن در طول زمان
• خوردگی میلگردهای داخلی
• ترک های خمشی یا برشی
• حذف دیوارها یا تغییر در سیستم باربری
• نیاز به افزایش دهانه مفید یا تغییر معماری

برای مثال، در یک پارکینگ قدیمی ممکن است بار خودروها، رمپ ها یا تجهیزات جدید بیشتر از طراحی اولیه باشد. در این شرایط، تقویت تیر بتن آرمه با ورق فولادی می تواند ظرفیت خمشی و برشی تیر را افزایش دهد.

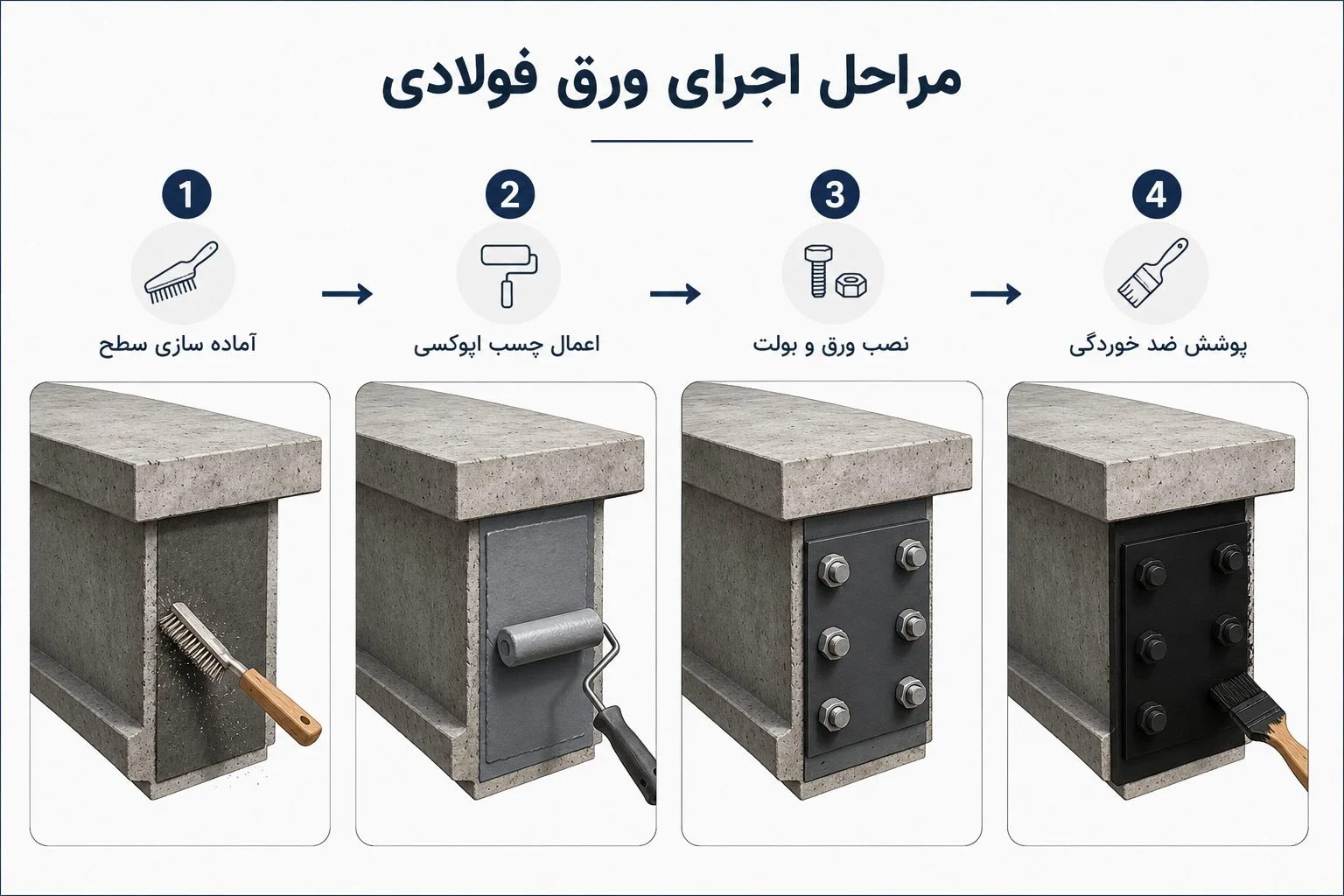

روش اجرای تقویت تیر بتنی با ورق فولادی

اجرای ورق فولادی روی تیر فقط چسباندن یک قطعه فولاد به بتن نیست. این عملیات باید مرحله به مرحله و با کنترل دقیق انجام شود.

بررسی و طراحی اولیه

قبل از اجرا، مهندس سازه باید تیر را تحلیل کند. این تحلیل می تواند با روش دستی، نرم افزارهای طراحی یا مدل Finite Element انجام شود. در این مرحله مشخص می شود:

• تیر ضعف خمشی دارد یا برشی
• ورق در کدام سطح نصب شود
• ضخامت و عرض ورق چقدر باشد
• نوع ورق فولادی چیست
• اتصال با اپوکسی کافی است یا بولت هم لازم است
• کنترل خیز، ترک و جداشدگی چگونه انجام شود

آماده سازی سطح بتن

سطح بتن باید کاملا تمیز، سالم و زبر باشد. وجود گرد و غبار، رنگ، روغن، رطوبت یا بتن سست باعث کاهش چسبندگی می شود. در این مرحله معمولا کارهای زیر انجام می شود:

• برداشتن لایه های ضعیف بتن
• زبر کردن سطح با ساب یا سندبلاست
• پاکسازی گرد و غبار
• شستشو و خشک کردن سطح
• بررسی ترک های فعال و غیر فعال
• چسب اپوکسی در مقاوم سازی زمانی عملکرد خوبی دارد که سطح بتن آماده باشد.

ترمیم بتن آسیب دیده

اگر بتن کرمو، ترک خورده یا پوسته شده باشد، باید قبل از نصب ورق ترمیم شود. در صورت وجود خوردگی میلگرد، باید خوردگی پاکسازی و محافظت شود.

ترمیم بتن می تواند با ملات ترمیمی، گروت یا مواد پلیمری انجام شود. این مرحله برای انتقال درست نیرو بین Concrete Beam و Steel Plate ضروری است.

آماده سازی ورق فولادی

ورق فولادی باید طبق نقشه برش بخورد. لبه ها باید تمیز و بدون پلیسه باشند. سطح ورق نیز باید از زنگ، روغن و آلودگی پاک شود.

در صورت نیاز، سوراخ های بولت انکر قبل از نصب روی ورق ایجاد می شوند. برای ورق های ضخیم تر، کنترل تختی و کیفیت سطح اهمیت بیشتری دارد.

اجرای چسب اپوکسی

Epoxy Adhesive بین ورق و بتن قرار میگیرد و نقش انتقال دهنده نیرو را دارد. ضخامت چسب باید کنترل شود. چسب خیلی نازک یا خیلی ضخیم می تواند عملکرد اتصال را کاهش دهد.

چسب باید طبق دستور تولید کننده مخلوط شود. زمان مصرف، دمای محیط و رطوبت باید کنترل شوند.

نصب ورق فولادی

ورق روی سطح تیر قرار میگیرد و با فشار یکنواخت به بتن متصل می شود. در این مرحله باید از ایجاد حفره هوا بین ورق و بتن جلوگیری شود.

برای تیرهای بلند، نصب ورق باید با دقت بالا انجام شود تا ورق در امتداد صحیح قرار گیرد.

بولت گذاری و مهار مکانیکی

در بسیاری از پروژه ها، اتصال ورق فولادی به تیر بتنی فقط با چسب انجام نمی شود. استفاده از Anchor Bolt یا بولت انکر باعث افزایش اطمینان اتصال می شود.

بولت ها به ویژه در انتهای ورق اهمیت دارند. چون بیشترین خطر جداشدگی معمولا در ناحیه انتهایی ورق رخ می دهد.

کنترل کیفیت

پس از نصب، موارد زیر باید بررسی شود:

• موقعیت ورق
• کیفیت چسبندگی
• گشتاور بستن بولت ها
• نبود فاصله بین ورق و بتن
• نبود ترک جدید
• وضعیت پوشش ضدخوردگی
• انطباق اجرا با نقشه سازه
• در پروژه های حساس، آزمایش چسبندگی یا تست ضربه نیز انجام می شود.

پوشش ضدخوردگی و حفاظت نهایی

فولاد در برابر رطوبت و محیط خورنده آسیب پذیر است. بنابراین ورق باید با رنگ ضدزنگ، اپوکسی محافظ یا پوشش مناسب محافظت شود.

اگر پروژه در پارکینگ، محیط صنعتی، شهر مرطوب یا فضای باز باشد، این مرحله اهمیت بیشتری دارد.

انواع ورق فولادی مناسب برای مقاوم سازی

انتخاب ورق فولادی در مقاوم سازی به مقاومت مورد نیاز، قابلیت جوشکاری، شرایط محیطی و بودجه پروژه بستگی دارد.

ورق ST37

ورق ST37 یکی از رایج ترین گزینه ها برای تقویت تیر بتنی با ورق فولادی است. این ورق شکل پذیری خوبی دارد و جوشکاری آن آسان است.

ورق ST52

ورق ST52 مقاومت تسلیم بالاتری نسبت به ST37 دارد. به همین دلیل، در پروژه هایی که نیاز به ظرفیت باربری بیشتر وجود دارد، گزینه مناسبی است.

استفاده از ورق ST52 می تواند باعث کاهش ابعاد ورق شود. اما طراحی اتصال در این حالت اهمیت بیشتری پیدا میکند.

ورق سیاه

ورق سیاه یا ورق نورد گرم در بسیاری از پروژه های ساختمانی و صنعتی استفاده می شود. این ورق در ضخامت های متنوع موجود است و برای ژاکت فولادی تیر، صفحات تقویتی و ورق های جانبی کاربرد دارد.

ورق ضدزنگ

ورق ضدزنگ معمولا در پروژه هایی استفاده می شود که خوردگی یک نگرانی جدی است. مانند سازه های ساحلی، مخازن، تصفیه خانه ها و محیط های صنعتی.

این ورق قیمت بالاتری دارد، اما در محیط های خاص می تواند هزینه نگهداری را کاهش دهد.

بهترین ضخامت ورق فولادی برای تقویت تیر بتنی

در بسیاری از پروژه ها ضخامت های 4 تا 12 میلیمتر رایج هستند.

عوامل موثر در انتخاب ضخامت عبارتند از:

• مقدار کمبود ظرفیت خمشی یا برشی
• مقاومت بتن موجود
• نوع و مقدار میلگردهای داخلی
• دهانه تیر
• میزان خیز مجاز
• شرایط بارگذاری
• نوع اتصال ورق
• کنترل جداشدگی انتهایی
• وزن ورق فولادی
• محدودیت معماری و اجرایی

دلیل تقویت تیر با ورق فولادی

تقویت تیر بتنی با ورق فولادی به دلیل مزایای فنی و اقتصادی، در بسیاری از پروژه های مقاوم سازی استفاده می شود.

معایب تقویت تیر بتنی با ورق فولادی

هیچ روش مقاوم سازی بدون محدودیت نیست. تقویت تیر با ورق فولادی نیز باید با شناخت کامل اجرا شود.

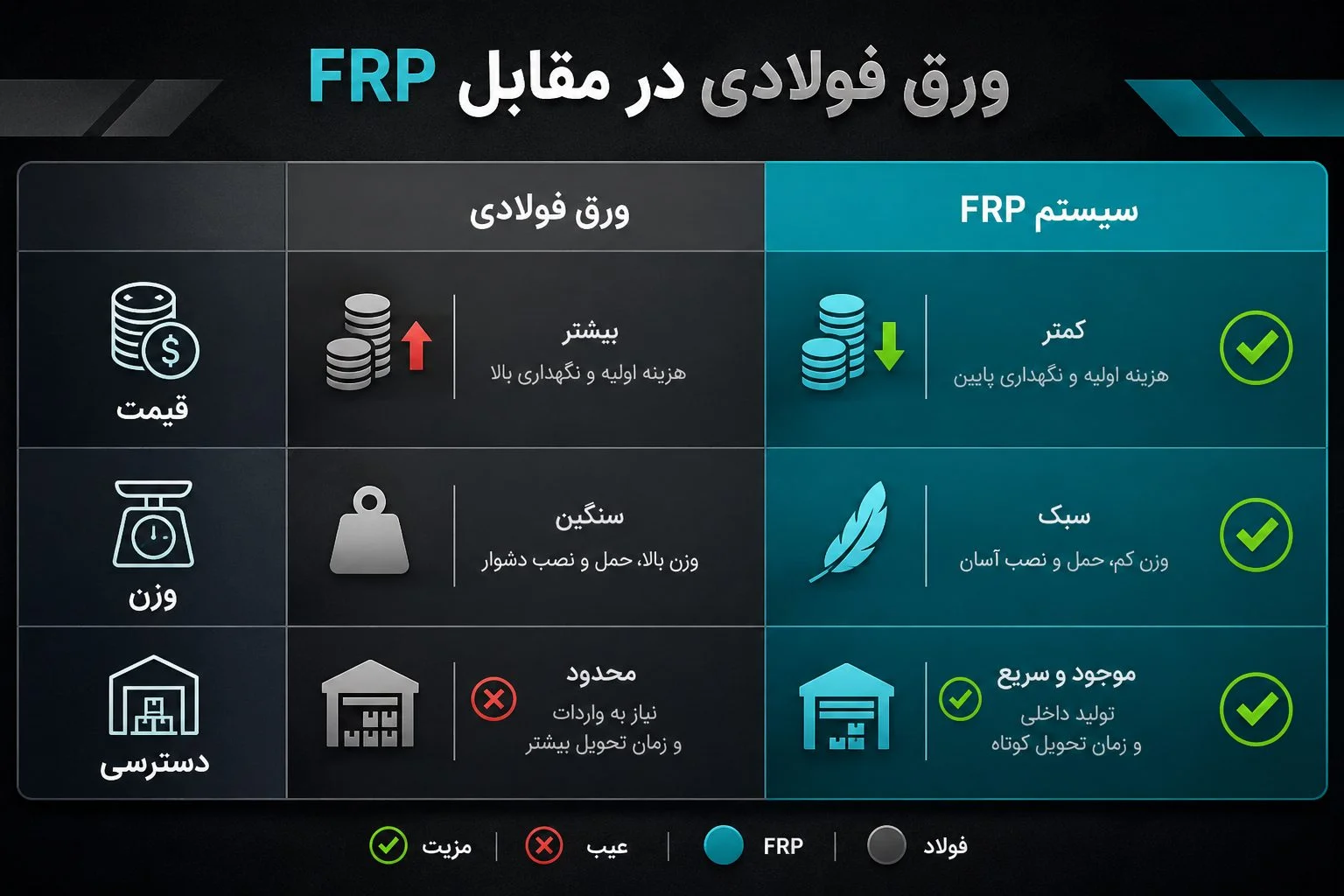

مقایسه ورق فولادی و FRP

FRP یکی از روش های نوین مقاوم سازی است. در این روش از الیاف کربن، شیشه یا آرامید همراه با رزین استفاده می شود. FRP وزن کمی دارد و در برابر خوردگی مقاوم است.

اما ورق فولادی همچنان در بسیاری از پروژه ها به دلیل قیمت مناسب، ظرفیت بالا و دسترسی آسان انتخاب می شود.

کاربردهای تقویت تیر بتن آرمه با ورق فولادی

تقویت تیر بتنی با ورق فولادی در پروژه های مختلف ساختمانی و صنعتی استفاده می شود.

• پل های بتنی با ضعف خمشی یا برشی
• ساختمان های بتنی قدیمی
• پارکینگ های طبقاتی
• کارخانه ها و سالن های تولید
• سوله های دارای تیر بتنی
• مخازن بتنی
• سازه های صنعتی
• بیمارستان ها و ساختمان های با اهمیت زیاد
• ساختمان هایی با تغییر کاربری
• تیرهای آسیب دیده پس از زلزله

برای درک بهتر حتما کاربرد ورق فولادی در ساختمان سازی را باید بدانید.

نکات مهم هنگام خرید ورق فولادی برای مقاوم سازی

خرید ورق فولادی برای مقاوم سازی نباید فقط بر اساس قیمت انجام شود. کیفیت ورق مستقیما روی ایمنی سازه اثر دارد. هنگام خرید به موارد زیر توجه کنید:

• استاندارد تولید ورق
• گواهینامه فنی و آنالیز شیمیایی
• ضخامت واقعی ورق
• تلرانس ابعادی
• کیفیت سطح
• نبود زنگ زدگی عمیق
• قابلیت جوشکاری
• قابلیت برشکاری
• برند و کارخانه تولید کننده
• امکان تامین ضخامت های مختلف
• شرایط حمل و انبارداری

قیمت ورق فولادی مورد استفاده در مقاوم سازی

قیمت ورق فولادی یکی از بخش های مهم هزینه تقویت تیر بتنی با ورق فولادی است. اما هزینه کل فقط به قیمت ورق محدود نمی شود. عوامل موثر بر قیمت عبارتند از:

• ضخامت ورق
• عرض و طول ورق
• وزن کل مصرفی
• نوع ورق، مانند ST37 یا ST52
• برند تولید کننده
• هزینه برشکاری و سوراخکاری
• هزینه حمل
• نرخ ارز
• قیمت جهانی فولاد
• میزان عرضه و تقاضا
• هزینه چسب اپوکسی و بولت انکر
• هزینه اجرای پوشش ضدخوردگی

برای مثال، ورق 10 میلیمتر نسبت به ورق 6 میلیمتر وزن و قیمت بیشتری دارد

جمع بندی

اگر قصد اجرای مقاوم سازی تیر بتنی را دارید، ابتدا باید وضعیت سازه توسط مهندس متخصص بررسی شود. سپس نوع ورق، ضخامت، ابعاد و روش اتصال تعیین گردد.
